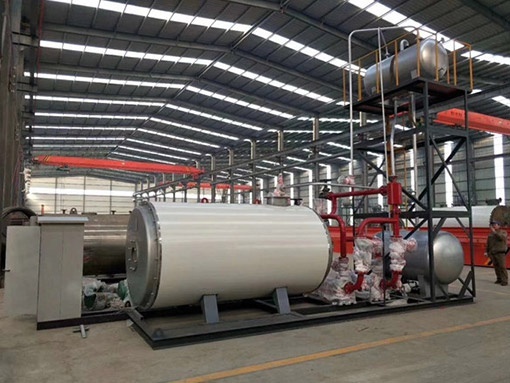

燃油气导热油炉

容量:
1.75吨-16.6吨
热效率:
95%
适用燃料:
燃油、气、甲醇
应用范围:
化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥
简介:YY(Q)W系列燃油(气)导热有炉以油(气)为燃料,以导热油为介质,利用热油轮回油泵强制介质进行液相轮回,将热能输送给用热设备后再返回导热油炉重新加热,从而实现了在低压力下获得高工作温度介质的功能,并且能对介质运行进行高*密控制。又因为锅...
点击询价 15238775388

产品介绍>>

YY(Q)W系列燃油(气)导热有炉以油(气)为燃料,以导热油为介质,利用热油轮回油泵强制介质进行液相轮回,将热能输送给用热设备后再返回导热油炉重新加热,从而实现了在低压力下获得高工作温度介质的功能,并且能对介质运行进行高*密控制。又因为锅炉模块可以整体安装,运行维修便利,是一种安*、*效、节能的理想的供热设备。燃烧油(气)有燃烧器点火后产生的高温火焰进入内盘管内形成辐射受热面,进过内盘炉管后部向前旋转180℃进入内管、中管和外管的夹层区形成对流受热面。然后在夹层的上部进入中管和外管的*二夹层区,之后在*二夹层区的后部经烟囱排入大气。

性能优势>>

1、液相循环供热,无冷凝排放热损失,供热系统热效率高。

2、获得低压高温热介质,供热均匀,调节方便,可以满足精确的工艺温度的要求。

3、工作介质受热及放热和温度升降对体积的变化,在系统内有补偿技术措施。

4、循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。

5、大直径燃烧室:锅炉燃烧室由大直径盘管组成,燃料燃烧空间足,燃烧完全,热效率高。

6、盘管设计:炉体内、外螺旋盘管采用多头、小管径钢管制成,盘管的热膨胀性能好、应力低、安全可靠。

7、流程设计:烟气三回程,介质流经内外盘管,流速均匀,运行安全、稳定。

8、出力足:受热面布置合理,面积大,传热效果好,效率高、出力稳定充足。

9、烟箱密封独特:炉盖采用整体结构,多级迷宫式密封,密封工艺和材料特制,压缩性好,完全隔阻烟气的泄露,可重复使用。

10、自动控制措施完善:(1)精确控制出油温度;(2)对介质温度、压力及超烟等设置多重控制保护,确保运行安全可靠。

11、自动控制水平领先:锅炉控制器采用西门子/德力西电器元件,性能可靠。实现人机对话和远程控制功能。

技术参数>>

型号 项目 YY(Q)W- 350Y(Q) YY(Q)W- 500Y(Q) YY(Q)W- 700Y(Q) YY(Q)W- 1000Y(Q) YY(Q)W- 1200Y(Q) YY(Q)W- 1400Y(Q) YY(Q)W- 1800Y(Q) YY(Q)W- 2100Y(Q) YY(Q)W- 2400Y(Q) YY(Q)W- 3000Y(Q) YY(Q)W- 3500Y(Q) YY(Q)W- 4700Y(Q) YY(Q)W- 6000Y(Q) YY(Q)W- 7000Y(Q) YY(O)W- 10000 Y(Q) YY(OW- 12000 Y(Q) YY(Q)W- 14000 Y(Q)
额定热功率 KW 350 500 700 1000 1200 1400 1800 2100 2400 3000 3500 4700 6000 7000 10000 12000 14000
设计压力 MPa 1.1
介质出口温度 C ≤350
受热面积 21.3 24 40 50 64.6 78.5 87 94.5 106.2 163 205.2 254.3 325 410 520 630 710
适用燃料 轻油/重油/天然气/城市煤气
燃料 耗量 轻油 Kg/h 37 52 69 100 120 140 180 210 244 300 350 470 580 680 970 1160 1360
天然气 Nm'/h 44 63 83 120 145 170 220 260 296 365 425 570 700 810 1160 1400 1620
供气 压力 天然气 mbar 30-100 50-150 50-200 100-300
设备 总电 功率 燃轻油 KW 10 10 18 26 26 26 46 46 46 66 78 98 115 115 132 132 132
燃气 KW 10 10 18 25 26 26 46 46 46 64 72 95 110 110 128 128 128
炉内容油量 m 0.25 0.3 0.5 0.8 0.85 1.1 1.2 1.7 1.9 3.5 3.8 4.2 6.2 7 10.5 13.8 15.5
锅炉外形尺寸 mm 2100x 1390x 2055 2200x 1390x 2055 3240x 1470x 2260 3300x 1670x 2486 3830x 1770x 2587 4145x 1900x 2786 4600x 2000x 3045 5020x 2050x 3080 5080x 2200x 3180 5983 x 2420x 3404 6555x 2470x 3634 7285x 2570 x 3760 7800x 3050x 3800 8200x 3050x 3800 10000x 3500x 4000 11500 x 3650x 4200 12000 x 3780x 4350
锅炉运输重量 T 2.58 3 3.7 5 5.8 6.7 7.8 8.8 9.8 15.5 17.8 21.5 25 27.5 32 37 42
进油口 DN 80 100 125 150 200 250 300 300 350
出油口 DN 80 100 125 150 200 250 300 300 350
膨胀罐 m 1.5 2 2.5 3 5 6 7 8
储油罐 m 2.5 4 5 8 10 15 20 25
烟图直径φ mm 280 350 400 500 600 700 800 1000 1000
