燃甲醇(醇基燃料)真空热水锅炉

容量:
0.3-4T
热效率:
97%
适用燃料:
燃甲醇(醇基燃料)
应用范围:
供暖,集中供热、用热水
简介:真空热水锅炉供应不同温度、不同用途的热水,如中央空调用水、卫生热水、工艺热水等。真空锅炉的下半部结构与普通锅炉一样,由燃烧室与传热管组成;其下半部装有热媒介(炉水),上部为真空汽室,其中插入了U型管(或直管型)热交换器。由于锅炉整体...
点击询价 15238775388

产品介绍>>

ZKW燃甲醇(醇基燃料)系列真空热水锅炉的全称叫做真空相变锅炉,注意两个名词,一个是真空,一个是相变。真空锅炉是在封闭的炉体内部形成一个负压的真空环境,在机体内填充热媒水,通过燃烧或其它方式加热热媒水,再由热媒水蒸发、冷凝至换热器上,再由换热器来加热需要加热的水。

真空热水锅炉供应不同温度、不同用途的热水,如中央空调用水、卫生热水、工艺热水等。真空锅炉的下半部结构与普通锅炉一样,由燃烧室与传热管组成;其下半部装有热媒介(炉水),上部为真空汽室,其中插入了U型管(或直管型)热交换器。由于锅炉整体是在负压状态下运行,故很安*。

真空热水锅炉的炉内的热媒介(炉水),在锅炉运行的全过程中,不进、不出、不增、不减,只封闭在锅炉的真空室内,在锅炉的传热管与热交换器之间传递热量。

炉内的热媒介是有效脱氧的纯净水,无腐蚀,无水垢,使锅炉寿命时间长达20多年甚至更长。综上所述,具有如此性能的锅炉,其自然的发展趋势就是替代传统的锅筒式与锅壳式锅炉。

性能优势>>

1、锅炉本体:真空相变锅炉本体的燃烧加热部分采用优良Q245板材及20#钢管材。优点是大燃烧室,锅炉炉膛热负荷小。受热面积大,体积小,结构紧凑,而且容水量小,升温速度快。加之在上部连为一体的负压蒸发室,性能稳定,运行可靠。由于负压蒸发室空间较大,插入的换热器,可根据用户的需求制造。一般卧式锅炉均采用直管型换热器,两端封头和接管可以拆卸,方便用户维护保养,清洗换热器水管。

2、换热器的制造与构造:换热器采用不锈钢材质,以管束方式插入负压蒸发室内,两端用法兰连接。其优点:拆卸方便,更换简单、不易腐蚀、便于保养清洗,经久耐用。

3、自动化控制:控制部分选用优良控制器,触摸屏控制系统,自动检测炉水温度,出水温度;自动检测燃烧器和炉体内部的故障;通过程序设定可控制燃烧时间;能够正确地根据负荷的变化,自动调整燃烧全过程,减少因负荷的变化引起的启动与停止的次数,使锅炉正常的运行,减少启停时吹扫热的损失。

4、燃烧设备:由于真空相变锅炉的特殊设计,根据燃料类型及用户需求,通过专用安装板,可配置各种进口、国产的燃油、燃气燃烧器。

5、高效节能:采用高效真空热水锅炉技术,锅炉在真空状态下运行,沸点低,汽化潜热(凝结潜热),有效地提高了热效率,换热性能好。锅炉的三回程湿背式设计,有效的提高辐射和对流换热面积,锅炉的热效率高达95%。

6、机组负压运行,安全可靠:机组真空运行,热媒处于真空状态,不存在膨胀、爆炸的危险。炉体内储有恒量的热媒水,没有干烧的危险。多重自动保护装置,具有其它类型锅炉无法相比的安全性。

7、无腐蚀、不结垢、使用寿命长:热交换器采用不绣钢材质,一次性注入的热媒水在封闭状态下运行,无腐蚀,不结垢,使用寿命比普通锅炉延长近二倍,产品寿命长达30年之久。

8、机型丰富,一机多用:立式、卧式、燃油、燃气、甲醇、水管、烟管多种机型可供用户自由选择,热交换器与集箱分离,采暖水、热水的负荷可根据需要随时切换,满足用户使用中对采暖水和清洁热水的不同要求,确保热水清洁稳定。

9、体积小,安装简便:模块化设计,高性能换热组件,机组体积小,使产品易于运速、安装。在小空间内,多台机组可并联使用。

10、与众不同的环保功能:采用高性能燃烧器,回焰式结构设计,燃料充分燃烧,各项环保指标达到国家旅游区排放标准。

11、免除了繁杂的报批手续:机组处于真空状态下运行,简化了压力窗口的报检、年审等手续,操作工无需持证操作。

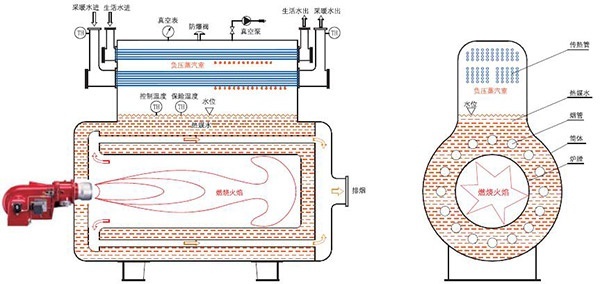

工作原理>>

技术参数>>

Model 项目 Item ZKS0.35 ZKS0.5 ZKS0.7 ZKS1.05 ZKS1.4 ZKS1.75 ZKS2.1 ZKS28 ZKS3.5 ZKS4.2
-85/60-Q
额定功率 Rated power MW 0.35 0.5 0.7 1.05 1.4 1.75 2.1 2.8 3.5 4.2
额定工作压力 Rated working pressure MPa -0.02
换热器工作压力 Heat exchanger MPa <25
額定出水温度 Rated outlet water temperature 85
額定回水温度 Rated return water temperature C 60
热效率 Thermal efficiency % >98
水容量 water capacity L 1340 2000 2600 3250 3950 4920 5960 7430 8520 9560
进出水口 water inlet and outlet DN 50 65 80 100 125 150 200
排污 pollution discharge DN 40 50
燃料消耗 Fuel consumption 轻油 light oil kg/h 32.4 43.2 64.7 97.1 129.5 162 194.2 259 324 389
天然气 Natural Gas Nm/h 36.8 49 73.5 110.3 147 183.6 220.6 294.1 368 4412
城市煤气 Cnygas Nm'/h 83.4 111.1 166.7 250 333.3 416.7 500 666.7 833 1000
外形尺寸 outline dimension 长 length mm 3050 3300 3550 4100 4200 4500 4600 5100 5500 6100
宽 width mm 1400 1400 1500 1600 1700 1800 2000 2150 2450 2400
高 height mm 1800 1800 1850 2000 2100 2200 2450 2650 2820 2820
重量weight Kg 2400 2550 3350 4600 5950 6700 7900 10500 14000 15500
说明:1、天然气热值:8500Kcal/Nm'、轻油热值:10300Kcal/Kg、城市煤气热值:4000Kcal/Nm;
2、表中数据及图片仅供参考,产品以实物为准,如因改型而变更恕不另行通知;
3、预制、预留及锅炉房设计前请确认数据。
