燃生物质链条蒸汽锅炉

容量:
0.5吨-10吨
热效率:
85%
适用燃料:
本产品采用链条炉排,适用燃料为成型颗粒燃料,可加少量木条、木块,也可与煤混烧
应用范围:
医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶
简介:生物质锅炉燃料来源广泛,是可再生的绿色能源,它几乎不含硫份、灰分少,其生长过程能吸收燃烧过程产生的**CO2,实现CO2零排放。生物质能源将逐步代替煤炭,成为主要能源之一。生物质燃料包括秸秆、木枝条、竹木加工废料、粮食壳皮、果壳、糖渣、油...
点击询价 15238775388

产品介绍>>

生物质锅炉介绍

生物质锅炉燃料来源广泛,是可再生的绿色能源,它几乎不含硫份、灰分少,其生长过程能吸收燃烧过程产生的**CO2,实现CO2零排放。生物质能源将逐步代替煤炭,成为主要能源之一。生物质燃料包括秸秆、木枝条、竹木加工废料、粮食壳皮、果壳、糖渣、油渣等。按其形状尺寸可划分为屑(≤3mm)、片(≤50mm)、条块(>50mm)状三种。

我公司自2003年开始,与国内知名高等院校联合、吸收同行的技术,逐步开发生物质锅炉,并在实践运营中不断加以改进,目前已形成成熟稳定的技术、产品得到广泛应用。根据不同生物质的特性和形状尺寸,我们已经研制开发了固定炉排、活动炉排、链条炉排及室燃四种燃烧方式,横水管、单纵、双纵三种本体结构,四大系列生物质燃料锅炉。与燃*锅炉结构不同,我公司生物质燃料锅炉的主要特点如下:通过在炉膛内设计布置的二次风,扰动烟气动力工况,及时补充氧气燃烬挥发份,提高热效率并减少排放。合理设计对拱和后部炉排的保护,并避免产生炉膛周期性微爆。对于含水分废料,增加预热段长度、提供有效热源加热或直接投入炽热烟气高温段。对于用气量高峰负荷突出,或废料中含胶水等易结焦成份,则在炉膛内布置大量受热面予以解决。对于废料中有块、条、片、屑、粉多种状态,设计多种送料方式和单一送料方式供用户选择。

与燃*锅炉相比,生物质燃料成本低廉,大幅降低运行费用。我公司可以针对用户各种不同生物质燃料的使用要求进行单独设计,为用户提供优价值的产品。

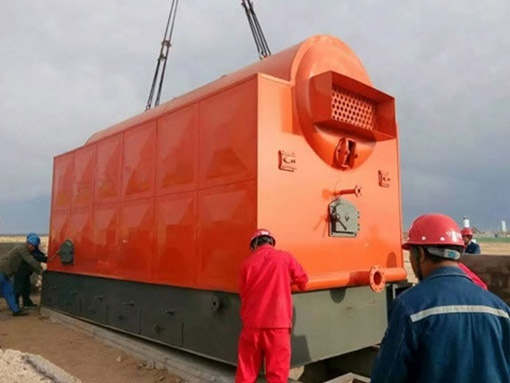

DZL系列生物质链条炉排蒸汽锅炉介绍

一、适用燃料

本产品采用链条炉排,适用燃料为成型颗粒燃料,可加少量木条、木块,也可与煤混烧。

一、结构特点

(1)采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,减少了应力。管板内烟管由两回程改为单回程,解决了管板裂纹的难题。

(2)锅筒下部由于布置了上升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到良好的冷却,预防了锅筒下部鼓包。

(3)采用*效传热螺纹烟管,获得了强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。

(4)结构紧凑,与同类型锅炉比较,外形尺寸小,节省锅炉房基建投资。

(5)运行稳定、调整方便、出力足。

(6)采用螺纹烟管强化传热,提高了传热系数和热效率,由于烟气在管内有扰动作用。烟管内不易积灰,起到自清扫的作用。

(7)炉膛内的八字墙、出口烟窗部分均有降尘作用。使锅炉的原始排尘浓度控制在标准以下,了锅炉烟尘排放达到国家环保规定的指标。

(8)的双层二次风设计,改善了生物质燃料着火条件,采用了*立风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,使得燃烧温度高、燃烧效率高。


生物质成型燃料说明

生物质成型燃料(Biomass pellet or Biomass Moulding Fuel,简称“BMF”)是采用农林废弃物(如秸秆、木屑、甘蔗渣等)作为原材料,经过粉碎、烘干、混合、挤压等工艺流程,制成的成型(如颗粒状、棒状、块状等)燃料。主要用于替代传统化石能源(煤、油、天然气),在专门研制开发的生物质燃烧机中直接燃烧的一种新型清洁燃料。

1、生物质成型燃料BMF的成分构成

BMF由可燃质、无机物和水分组成,主要含有碳(C)、氢(H)、氧(O)及少量的氮(N)、硫(S)等元素,并含有灰分和水分。各种成分构成如下:

▲碳:BMF燃料属于低碳燃料,含碳量少(约为45-50%),尤其固定碳的含量低(约为16%),因此燃烧时碳排放低。

▲氢:BMF燃料含氢量多(约为5-8%),挥发分高(大于70%),因此燃烧特性好。

▲氧:BMF燃料含氧量高(约35-40%)。生物质燃料含氧量明显地多于矿物质煤,它使得生物质燃料易于引燃。

▲硫:BMF燃料中含硫量少于0.08%,环保特性好,燃烧时不必设置烟气脱硫装置。

▲灰分:BMF颗粒燃料采主要用品质高的木质类生物质作为原料,灰分含量较低,只有1.5-3%。

2、生物质成型燃料BMF的热值

生物质成型燃料BMF的热值为15-19MJ/Kg,约2~3kgBMF替代1Kg燃料油或1立方天然气。

3、生物质成型燃料BMF的特性

▲作为品质高的均质燃料,成型燃料在输送、储存、传动和燃烧方面都可以自动控制,其方便程度可以与轻质燃油相媲美;

▲固体燃料,密度大,体积小,贮存安*方便,清洁干净;

▲燃料挥发份高,着火容易,燃烧特性好,燃烬率高;

▲含硫量极低,仅为燃料油的1/20左右,不用采取任何脱硫脱硝措施即可达到环保要求;

▲含灰分低,常规除尘装置即可满足环保要求;

▲排放:生物质燃烧排放的CO2与其在生长过程中吸收的CO2相同,且替代了化石能源,减少了净排放,根据《京都议定书》机制,生物质燃料CO2为生态排放。


性能优势>>

(1)可实现模拟控速燃烧,不会产生爆燃;

(2)通过调整控速二次风量,可控制燃烧引燃速度;

(3)前后拱布置二次风,保证颗粒分解后的飞灰二次燃烧,燃烧效率高;

(4)采用鳞片式链条炉排,机械化进料。进料均匀,燃烧稳定,控制方便,具备不宜回火,机械清灰方便。

工作原理>>

(1)采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,减少了应力。管板内烟管由两回程改为单回程,解决了管板裂纹的难题。

(2)锅筒下部由于布置了上升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到良好的冷却,预防了锅筒下部鼓包。

(3)采用*效传热螺纹烟管,获得了强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。

(4)结构紧凑,与同类型锅炉比较,外形尺寸小,节省锅炉房基建投资。

(5)运行稳定、调整方便、出力足。

(6)采用螺纹烟管强化传热,提高了传热系数和热效率,由于烟气在管内有扰动作用。烟管内不易积灰,起到自清扫的作用。

(7)炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下,了锅炉烟尘排放达到国家环保规定的指标。

(8)独特的双层二次风设计,改善了生物质燃料着火条件,采用了独立风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,使得燃烧温度高、燃烧效率高。

技术参数>>

型号Model 项目ltem DZL1-0.7-T DZL1-1.0-T DZL2-1.25-T DZL2-0.7-T DZL2-1.0-T DZL2-1.25-T DZL4-1.25-T DZL4-1.6-T DZL6-1.25-T DZL6-1.6-T DZL8-1.25-T DZL8-1.6-T DZL10-1.25-T DZL10-1.6-T (上下组装)
额定蒸发量(th) Rated evaporation capacity 1 2 4 6 8 10
额定蒸汽压力(Mpa) Rated pressure 0.7/1.0/1.25 0.7/1.0/1.25 1.25/1.6 1.25/1.6 1.25/1.6 1.25/1.6
额定蒸汽温度(℃) Rated steam temperature 170/184/194 170/184/194 194/204 194/204 194/204 194/204
额定给水温度(℃C) Feed water temperature 20 20 20 20 20 20
受热面积(㎡) Heating area 本体Body ~33 ~50 ~100 ~170 -200 -250
省煤器 Economizer 10.56/10.56/20.7 27.6 52.48/33.12 87.2 98 174
炉排有效面积(㎡) Effective area of grate 2.22 4.1 5.85 7.95 9.75 10.77
燃料种类 Fuel type 生物质数粒成型燃料 Biomass pellet fuel
锅炉燃料消耗量(kg/h) Fuel consumption ~200 ~400 -800 ~1200 ~1600 ~2010
排烟温度(℃) Flue gas temperature -150 ~150 ~150 ~150 ~150 ~150
锅炉热效率(%) Thermal efficiency -82 -82 -82 -82 -82 -82
最大运输件重量(t) Weight of biggest part for transportation 1 7 23 2 5 3 5 4 5 33(上部)Upside 28(下部)Underpart
最大运输件尺寸长x宽x高(m) Overall dimension of biggest part for transportation 5.1x2.2x3 5.5x2.3x3.3 6.6x2.6x3.6 8.2x2.9x3.8 8.1x3.1x3.8 7.7x3.2x3.6 8.6x3.0x2.6
