燃气热水锅炉

容量:
0.3-30T
热效率:
91——95%
适用燃料:
天然气、轻油、重油、煤气、液化气
应用范围:
供暖,集中供热、用热水等
简介:WNS系列全自动燃油(气)热水锅炉,采用卧式三回程湿背结构,从而改善了锅炉运行环境,提高了锅炉燃烧效率和使用寿命。锅炉的**烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构,避免了烟箱漏烟现象的发生。锅炉热效...
点击询价 15238775388

产品介绍>>

WNS系列全自动燃油(气)热水锅炉,采用卧式三回程湿背结构,从而改善了锅炉运行环境,提高了锅炉燃烧效率和使用寿命。

锅炉的**烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构,避免了烟箱漏烟现象的发生。

锅炉热效率高达90%以上,采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相吻合,烟气流通面积依次减小,使烟气等速流动,了高温烟气在炉内的热交换时间,达到好的传热效果。

此型号锅炉为新开发的新款全自动燃油(气)热水锅炉,产品设计新颖、结构合理,工艺性能良好。

性能优势>>

1、锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1609-2002《锅壳锅炉本体制造技术条件》执行,确保锅炉长期安全稳定工作。


工作原理>>

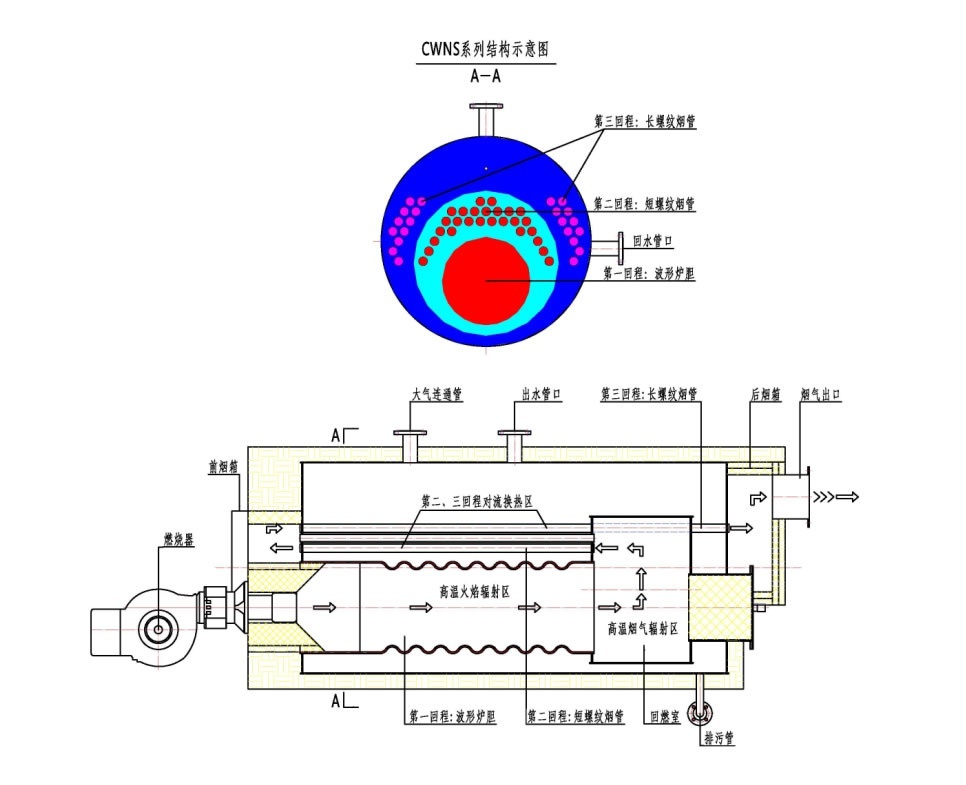

CWNS系列全自动燃油(气)卧式热水锅炉(实用新型专利),采用卧式三回程湿背结构,改善锅炉运行环境,提高锅炉效率和使用寿命;全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计,烟箱密封采用迷宫式结构,避免了烟箱漏烟现象。

技术参数>>

项目型号 CWNS系列热水锅炉
额定热功率 (Mw) 0.35 0.7 1.05 1.4 2.1 2.8 3.5 4.2 5.6 7 8.4 10.5 12.6 14
回水温度(℃) 65
出水温度(℃) 85
锅炉热效率(%) 91—95
燃料耗量 柴油(Kg/h) 32 65.4 98 131 196.2 261.6 327 392.4 523.2 654 784.8 981 1177 1310
重油(Kg/h) 34 69.5 105 139 208.5 278 347.5 417 556 695 864 1042.5 1251 1390
天然气 (m3/h) 39.5 79.3 119 159 237.9 317.2 396.5 475.8 644 793 951.6 1189.5 1427.4 1586
液化气 (m3/h) 14.2 29 43.5 58 87 116 145 174 232 290 348 435 522 580
城市煤气 (m3/h) 84 168.5 253 337 505.5 674 842.5 1011 1348 1685 2022 2527.5 3033 3370
锅炉运输 外形尺寸 长 (mm) 2800 3500 4100 4500 4700 4550 5700 6300 7000 7200 7840 8100 8230 8250
宽 (mm) 1600 1600 1900 2000 2110 2210 2500 2600 2700 2800 2860 3100 3100 3400
高 (mm) 2000 2100 2310 2360 2470 2580 2800 2900 3200 3300 3300 3400 3400 3550
烟囱直径 (mm) 250 350 430 450 450 550 650 650 650 800 800 900 1200 1200
供暖面积(㎡) 3000 6000 9000 12000 18000 24000 30000 36000 48000 60000 72000 90000 108000 120000
供热水量(t) 7 15 22 30 45 60 75 90 120 150 180 225 270 300
