WNS系列全自动燃油(气)蒸汽锅炉(实用新型**)，采用卧式三回程湿背结构，从而改善了锅炉运行环境，提高了锅炉燃烧效率和使用寿命。
锅炉的**烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构，避免了烟箱漏烟现象的发生。
锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相吻合，烟气流通面积依次减小，使烟气等速流动，了高温烟气在炉内的热交换时间，达到好的传热效果。
采用与锅炉有效匹配的全自动调节的性能高燃烧机。此燃烧机燃烧充分，节省燃料，从而有效降低了锅炉燃烧给环境带来的污染。
采用高保温性能的*细玻璃棉，散热损失更小。
采用智能化节能控制系统，锅炉及供汽(供水)可系统可以结合不同负荷来调节燃料供给，达到更加节能的目的。
锅炉的安装采用整体快装方法，对地基无其它要求，不需地脚螺栓固定，安装简单易行。
采用活动炉头结构，不但可匹配各种燃烧器，而且更换炉头和维修炉体也更加方便快捷。
前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养。
此型号锅炉为新开发的新款全自动燃油(气)蒸汽锅炉，产品设计新颖、结构合理，工艺性能良好。
1、锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1609-2002《锅壳锅炉本体制造技术条件》执行，确保锅炉长期安全稳定工作。
2、本体为锅壳式全湿背顺流三回程烟火管结构，火焰大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低。有害物质NOx排放量少。
3、波形炉胆及螺纹烟管结构，既提高了强度，又满足了各部分受热膨胀的需要。
4、主焊缝焊接均采用对接连接，并经X射线及超声波无损伤探伤，确保焊接质量达到国家要求。
5、锅炉水容量大，适应负荷能力强。设计合理的锅内装置，保证蒸汽带水率低于4%，满足用户对蒸汽品质的较高要求。
6、采用新型隔热保温材料，重量轻，散热损失少，保温性能好。
7、水位报警器采用不锈钢作电极棒，聚四氟乙烯作绝缘材料。从上方插入，不易挂污，性能可靠，使用寿命长。
8、前后烟箱为铰链连接，可轻松打开，检修维护方便快捷。
9、氧含量调节(选配)：该系统能成功检测烟气中的含氧量，并实时将该数据传送到控制系统中，通过计算机智能分析，自动调整燃烧设备的配比，使其实时处在工作状态，燃烧效率大大提高，从而可大幅降低燃料的消耗。
10、自动控制水平成熟
锅炉控制器采用西门子、德力西电器元件，不但性能可靠，而且实现了人机对话和远程控制。

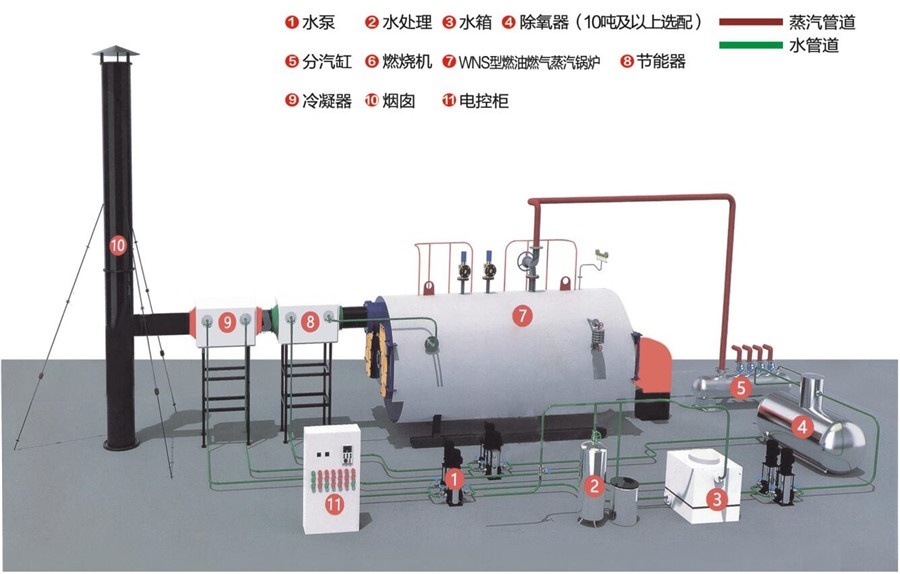

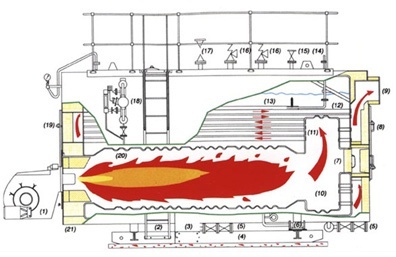

WNS系列全自动燃油(气)蒸汽锅炉(实用新型专利)，采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命;全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。工作原理如下图所示：
| 型号 Model 项目 Item | WNS1- 1.25- Y(Q) | WNS2- 1.25- Y(O) | WNS3- 1.25- Y(Q) | WNS4- 1.25- Y(Q) | WNS5- 1.25- Y(O) | WNS6- 1.25- Y(Q) | WNS8- 1.25- Y(Q) | WNS10- | WNS12- 125- Y(Q) | WNS15- 125- Y(Q) | WNS20- 125- Y(Q) | WNS25- WNS30- 125- 125 Y(Q) Y(Q) | |||
| 额定蒸发量 Rated output | t/h | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | ||
| 额定工作压力 Rated working pressure | Mpa | 1.0/1.25 | 1.25/1.6 | 1.25/1.6 | |||||||||||
| 额定蒸汽温度 Retedsteamtemperature | ℃ | 184/194 | 194/204 | 194/204 | |||||||||||
| 给水温度 Feedwatertemperature | ℃ | 20 | |||||||||||||
| 热效率 Efficiency(%) | 96 | ||||||||||||||
| 锅炉受热面积 Boilers heating area | ㎡ | 30 | 53 | 77 | 107 | 127 | 198 | 212 | 272 | 315 | 358 | 448 | 575 | 640 | |
| 节能器受热面积 Economizer heatingarea | ㎡ | 12 | 12 | 15 | 22 | 30 | 35 | 45 | 60 | 60 | 70 | 80 | 90 | 95 | |
| 适用燃料 Suitable fuel kind | 重油heavy oil／轻油light oil、天然气natural gas／液化石油气Ipg／城市煤气city gas | ||||||||||||||
| 燃料 耗量Fuel consumption | 轻油 Light oil | kg/h | 45-100 | 137.09 | 205.75 | 272.3 | 134-402 | 132-402 | 523.4 | 212-890 | 915.5 | 931.5 | 1380.33 | 1544 | 1892 |
| 天然气 Natural gas | Nm'/h | 18-100 | 165.97 | 249.6 | 329.5 | 80-500 | 80-500 | 631.5 | 150- 1085 | 1090 | 1094.4 | 1598.44 | 1875 | 2250 | |
| 设备总电功率 Equipment power | 燃轻油 Bumlightoil | kw | 1.5 | 2.2 | 7.5 | 9 | 17.2 | 15 | 26 | 26 | 26 | / | - | ||
| 燃气 Burn gas | kw | 1.5 | 3 | 7.5 | 7.5 | 15 | 15 | 22 | 22 | 22 | - | - | - | - | |
| 锅炉最大运输重量Boiler Tranportation max.weight | - | 6.8 | 8.2 | 9.9 | 12.7 | 14.2 | 17.5 | 21.3 | 22 | 27.2 | 35.5 | 45 | 55 | 62 | |
| 锅炉满水容积 Boiler water capacity | m | 3.6 | 4.9 | 8.75 | 9.3 | 9.3 | 12.1 | 15.3 | 16.6 | 20.5 | 24.3 | 30 | 41 | 48 | |
1. 上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm³、城市煤气（CG）低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求，我公司可以提供其他特殊型号的锅炉。
