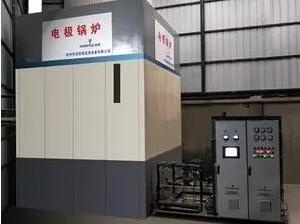

电极锅炉

　　高压电极热水锅炉(全浸没式电极锅炉)供热系统是由高压配电柜、低压程控柜、高电压电极式锅炉、循环水泵、补水定压装置、水处理装置、管路、仪表、阀门、控制等集成在一起，从而实现建筑物要求的供热效果。

　　高压电极热水锅炉(全浸没式电极锅炉)一次侧系统通过板换和二次侧储蓄供热系统相互格力，锅炉一次侧系统设有补水加药装置。以控制锅炉炉水的电导率，锅炉*效安*运行。整个系统为全自动运行方式，可实现无人值守;同时也可 通过预留的通讯接口实现对供热系统中各个子系统和设备等进行远程监控。

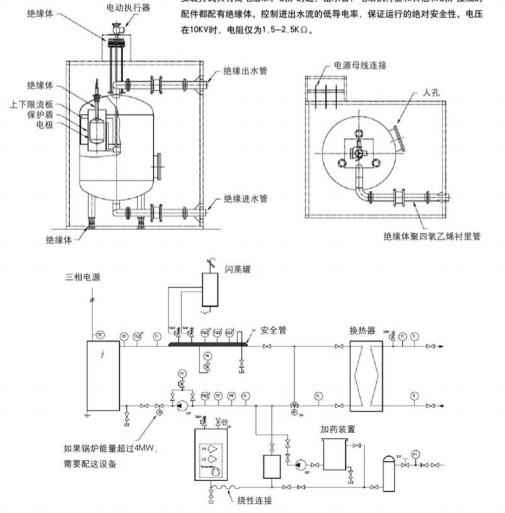

　　高压电极锅炉(全浸没式电极锅炉)与其他常规低压电极锅炉相比，具有体积小、高功率、*效节能、维护工作量低、*污染及综合投资*佳等优势，它应用于采暖、生活热水及工业过程 加热，能根据不同使用情况，同时满足多种应用要求及提供各种不同温度的水。 电极式热水锅炉的电极系统包括三相电极，中性点不接地电极和保护盾。电极安装在 绝缘体上，和炉体隔离。系统还包括保护盾，把电极和循环水隔离。保护盾由电动执行器控制，可以调节锅炉的供热负荷量，调节负荷从 5%-电极热水锅炉可以直接连接到电网上，锅炉本体是安装在绝缘器上。 这种安装方式具有高电阻率的优势。锅炉的进、出水管，电动执行器和其他和锅炉接触的配件都配有绝缘体。控制进出水流的低电导率，运行的*对安*性。

　　高压电极锅炉(全浸没式电极锅炉)是利用纯水的高电阻比特性，严格控制电导率将高压电源通过引电装置接入，水既是工作介质也是发热体，转换效率(散热损失除外)。炉水电导率通过调节，保持恒定。

　　1、高效

　　电极锅炉由于是利用水的电阻性直接进行加热，电能100%转化成热量，基本没有热损失，比较燃气、燃煤等锅炉具有明显的优势。

　　2、环保

　　中高压电直接接入锅炉内部利用三相电极与水接触直接做功,无明火燃烧、零排放,锅炉运行无噪音、无污染、无燃料残渣、飞灰及大量燃料堆放等问题,是对环境影响最小的锅炉形式。

　　3、节能

　　在节能领域,电极锅炉和蓄热技术结合,在低谷电价时段把蓄能装置内的介质加温,在高电价时段使用。这不但可以大量节省运行费用,也能够起到平衡电网负荷的作用。

　　4、结构先进

　　电极锅炉从上世纪20年代问世以来对产品进行了精心设计和持续改进。产品系列经过五次更新换代,体积极小功率大温升速度快,是目前世界上公认的历史最悠久,设计最简约、先进、合理的高可靠性电极锅炉。

　　5、安全可靠

　　锅炉设计寿命60年,拥有80多年的安全运行经验及数以千计的各类用户(包括世界各地数十个核电用户)。电极锅炉炉体采用高标准设计和制造工艺。因为电极式锅炉加热时没有明火、最高温度一般不超过300℃,对炉体没有热疲劳性损伤,因此锅炉普遍使用寿命大于40年;没有火灾危险,是因为电极式锅炉没有明火、烟、燃料管道或者储油罐;锅炉也不会发生干烧现象,是因为一旦锅炉断水电极间的通路被切断电功率为零,锅炉自动停止运行。内外筒体完全绝缘，中心不接地防漏电运行最安全。可接入任何标准的高压电网。当故障发生时，这样的设计可以限制电流按规定值通过接地装置。输入电压可以在+110%范围内变化。可以根据需要，生产制造最高电压25KV，最高压力为50bar的锅炉。如果电压高于14KV的标准，锅炉的体积也会相应增大。

　　6、投资经济

　　电极式锅炉突破了低压(380V)供电技术的瓶颈,直接将高压电源(6K∨,10KV,20KV等)接入锅炉内部做功,节省了用户在使用常规电阻式锅炉必须要投入在变压器,高低压柜、低压电缆、电力施工等配电项目上的大量资金。

　　7、快速调功

　　电极式锅炉在10%-100%范围内可做到无级调节,可根据用户需求满足波动负荷要求。在满工况运转情况下,锅炉能够在1分钟内达到额定功率。

　　1、电极

　　1)电极锅炉内部电极采用特殊材质，延长了使用寿命。

　　2)电极外部设计了耐高压的绝缘陶瓷套管，避免产生短路、击穿等事故。

　　2、绝缘套管

　　1)绝缘陶瓷套管长度L应保证最小安全距离，避免电极与筒体间发生短路。

　　2)采用特殊材质定制，具备极好的绝缘特性和极高的强度。

　　3、电导率的检测与控制

　　1)为监控炉水的电导率，高压电极锅炉设有在线电导率仪，一旦炉水电导率超出预设范围，立即输送信号至控制系统，系统自动启动高浓度自动炉水排放系统或纯净水补充装置,确保电解质浓度在规定范围之内。

　　2)在线电导率检测仪表测量范围:0至200μS/cm。

　　电导率检测仪表

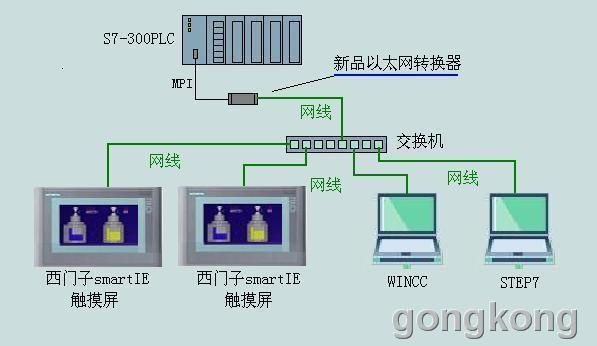

　　4、电极式锅炉的控制系统

　　每台电极式锅炉应配置独立触摸屏，以及配套的仪表传感器;整套锅炉系统配置上位机，管理锅炉及系统设备。本项目使用DCS系统集中控制。

　　5、电极式锅炉主要报警及保护设置

　　如遇以下故障，控制系统自动关闭锅炉：高压开关柜电压过高、超压、内循环泵单台故障、锅炉水电导率高、温度超高、锅炉给水压力低、电锅炉过电流保护动作等等。

　　我司承诺控制系统的先进性与可靠性，能完全实现集中式自动控制，控制逻辑清晰，具有炉水超温、压力过高、过流保护、缺相保护、短路保护、三相不平衡保护、故障连锁等保护功能。

　　针对锅炉有拉弧和氢气爆炸等隐患的说明：

　　保护措施：由于我司电极锅炉采用浸没式原理(非喷射式)，且锅炉内筒于外筒绝缘，内筒电极完全浸没在水中，水和电极稳定的接触以及水的灭弧特性确保了内部无电弧的产生;电极式锅炉利用高压交流电加热水，理论上交流电无法电解水，不存在电解水产生氢的情况，同时我司严格控制电极电流/面积比，避免单位面积过大电流，避免了局部放电而造成电解发生;另锅炉设置高点自动排气及电动排气双重保护，少量气体将被自动排出，避免了任何气体的堆积。

　　6、高压配电系统

　　锅炉高压配电房接受10KV高压电缆进线，业主将高压进线电缆接至进线柜的进线端，10KV高压配电设备主要由高压进线柜、计量柜、PT(电压互感器)柜、出线柜、变压器柜、直流屏、电流互感器、防雷设备(避雷器)、接地刀闸、高压母线、变压器、继电保护装置(微机综保)等组成;

　　7、在下列情况下不允许使用锅炉：

　　-温度/压力/电导率仪等仪器仪表出现故障;

　　-电流显示出现故障;

　　-循环泵发生故障;

　　-在发现锅炉或管道上的裂缝、缝隙或漏水、密封垫破裂时;

　　-固定件故障或不完整的情况下，锅炉法兰密封不严时;

　　-电极绝缘套管破裂。

　　8、可能的故障及排除方法
